Mikä on kunkkukaava ja kuinka sitä käytetään?
Lämmönsiirron mitoittamisessa käytetään ns. kunkkukaavaa, joka ilmaistaan muodossa:
P = m × c × ΔT
missä:
- P = Lämmönsiirtoteho (W)
- m = Virtaama (kg/s)
- c = Aineen ominaislämpökapasiteetti (J/kg°C)
- ΔT = Lämpötilaero (°C)
Tätä kaavaa sovelletaan erityisesti LVI-suunnittelussa, kun halutaan määrittää tarkasti tarvittava lämmönsiirtoteho eri lämmitys- ja jäähdytyssovelluksissa. Kaavan avulla voidaan laskea nopeasti ja luotettavasti esimerkiksi pattereiden, lämmönvaihtimien ja jäähdytyslaitteiden mitoitustarpeet. Tarvittaessa kaavaa voidaan myös helposti muokata ratkaisemaan massavirtaama (m), jos teho (P) on ennalta tiedossa. Tällöin kaava muuntuu muotoon:
m = P / (c × ΔT)
Tätä versiota kaavasta voidaan käyttää tilanteissa, joissa halutaan määrittää vaadittu nesteen tai kaasun virtaama tietyn tehon saavuttamiseksi.
Käytännön esimerkki
Esimerkki: Mikä on tarvittava lämmönsiirtoteho, kun virtaama on 0,2 kg/s, veden ominaislämpökapasiteetti on 4186 J/kg°C ja lämpötilaero on 10 °C?
Sijoitetaan arvot kaavaan:
P = 0,2 kg/s × 4186 J/kg°C × 10 °C = 8372 W
Näin ollen lämmönsiirtotehoksi saadaan noin 8,4 kW.
Miten kunkkukaavaa voidaan käyttää tilavuusmitoilla?
Jos virtaama tunnetaan tilavuusyksiköissä, kuten litroina sekunnissa (l/s) tai kuutiometreinä tunnissa (m³/h), voidaan kaavaa muokata seuraavasti:
P = V × ρ × c × ΔT
missä:
- V = Tilavuusvirta (m³/s)
- ρ = Nesteen tiheys (kg/m³)
Esimerkiksi veden tapauksessa tiheys on yleensä noin 1000 kg/m³. Mikäli tilavuusvirta on ilmoitettu litroina sekunnissa (l/s), se tulee ensin muuntaa kuutiometreiksi sekunnissa jakamalla luvulla 1000. Jos tilavuusvirta taas ilmoitetaan kuutiometreinä tunnissa (m³/h), se voidaan muuntaa kuutiometreiksi sekunnissa jakamalla arvolla 3600. Tämä tekee laskennasta tarkempaa ja selkeämpää käytännön sovelluksissa.
Näin voit helposti soveltaa kunkkukaavaa myös silloin, kun virtaamat ilmoitetaan tilavuusyksiköinä. Tarkka yksiköiden hallinta varmistaa laskelmien luotettavuuden ja lopputuloksen täsmällisyyden suunnittelutyössä.

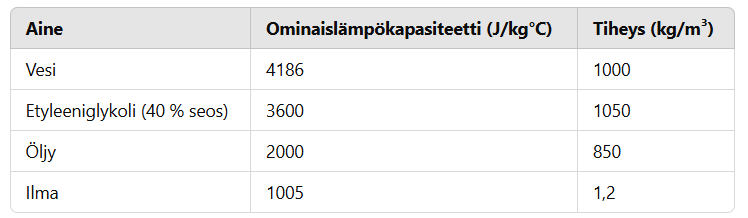

Tyypillisiä ominaislämpökapasiteetteja (c) ja tiheyksiä (ρ) eri aineille
Seuraavassa joitakin yleisimpiä ominaislämpökapasiteetteja ja tiheyksiä:
Laskuri
Kunkkukaavan laskurin avulla voit helposti ja nopeasti tehdä lämmönsiirto- ja virtaamalaskelmia käytännön tilanteisiin. Laskuri on helppokäyttöinen, ja se sopii sekä ammattisuunnittelijoille että opiskelijoille. Syöttämällä tunnetut arvot laskuriin saat hetkessä tarkat tulokset mitoitustarpeisiisi.
